BURNILUS // Engineering · Audio · Additive Manufacturing

Technik,
die nicht nach
Standard aussieht.

Individuelle Lautsprecher, bionische Gehäuse, aktive DSP-Konzepte, 3D-Druck und Lasergravur. BURNILUS verbindet Konstruktion und Design zu technisch nachvollziehbaren Einzelstücken.

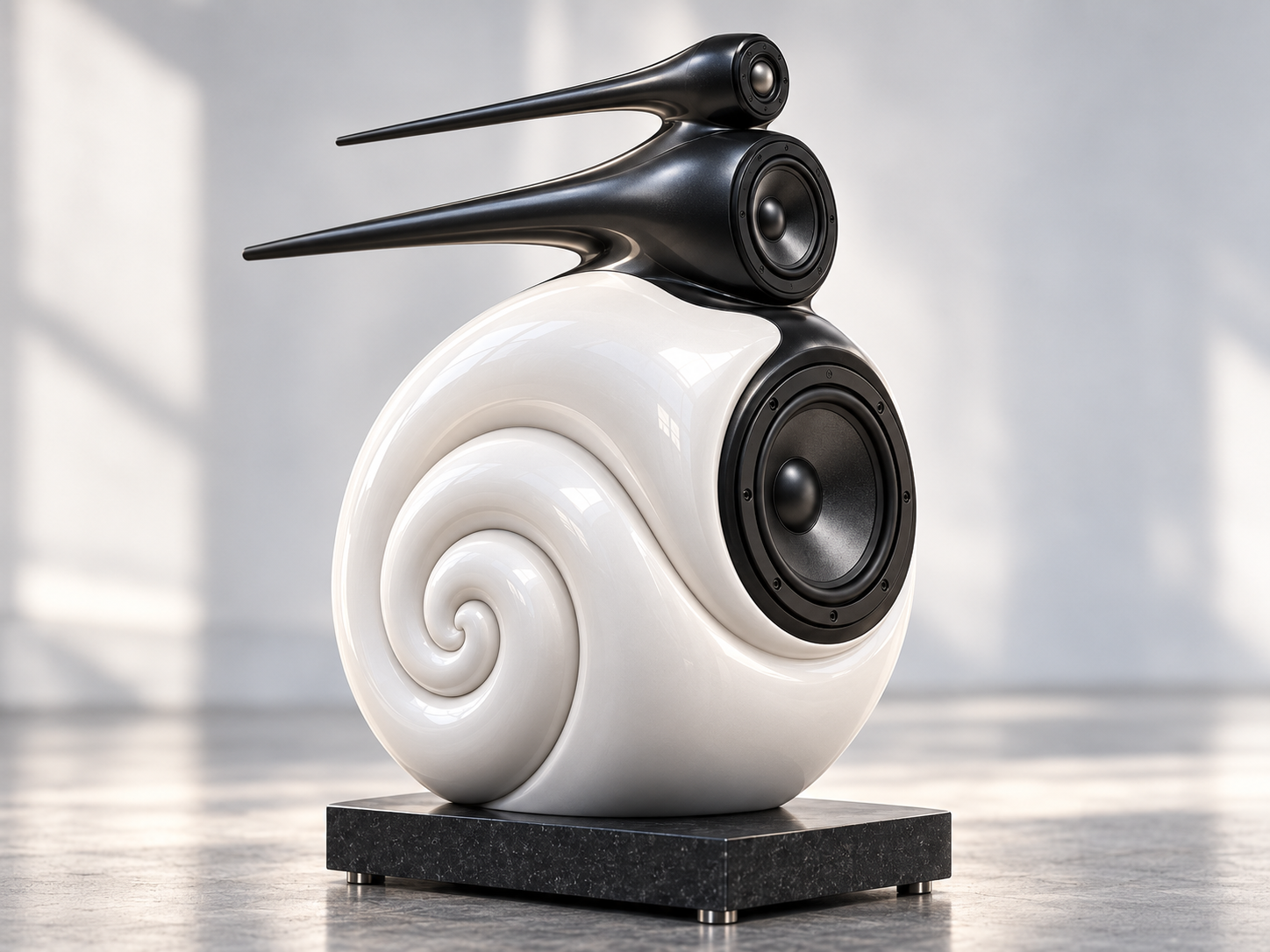

BURNILUS N31 Designstudie
BURNILUS N31 · V13.2Nautilus-inspirierter 3-Wege-Aktivlautsprecher · Projekt-/Designstand
4dokumentierte Audio-Projekte
DSPaktive Filter, EQ, Delay & Limiter
FDMGehäuse für 250-mm-Druckklasse
CustomEinzelstücke statt Massenware
Projektportfolio

Aus den BURNILUS Projektdokumentationen.

Die folgenden Daten stammen aus den aktuellen Projektständen. Wo noch kein real vermessener Prototyp vorliegt, sind Werte ausdrücklich als Ziel-, CAD- oder Modellwerte gekennzeichnet.

Hinweis: Frequenzgang-, Phasen-, Pegel- und einige Basswerte befinden sich teilweise noch im Simulations-/Entwicklungsstand. Finale Produktwerte werden erst nach Messung am fertigen Lautsprecher freigegeben.
BURNILUS N31
3-Wege aktiv2× JAB5BluetoothV13.2

BURNILUS N31

Nautilus-inspirierter vollaktiver 3-Wege-HiFi-Lautsprecher mit geschlossener Bassschnecke, separaten Mittel-/Hochton-Ogiven, DSP-Frequenzweiche und zentraler Master/Slave-Elektronik.

Technische Daten & Diagramme anzeigen +
Abmessungen CAD296 × 499 × 842 mm
Bassca. 15,95 l geschlossen
ChassisW200S · MR130 · DT94
Trennung900 Hz / 4,3 kHz LR4
Systemzielca. 60 Hz – 20 kHz
Elektronik2 × WONDOM JAB5 · 36 V
Projekt-/Modellstand · finale DSP-Delays, Limiter und Messwerte folgen am Stereo-Prototyp.
Diagramme anzeigen +

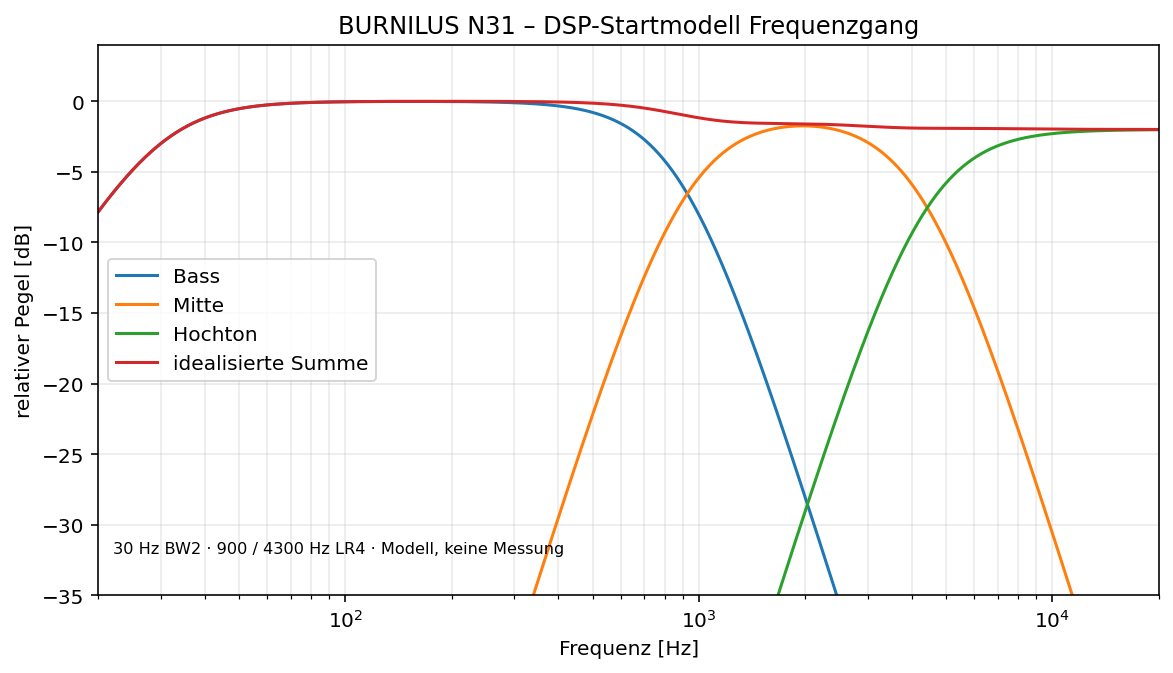

N31 V13.2: idealisierte DSP-Startmodelle auf Basis der dokumentierten Filter. Reale REW-Einmessung, Delays und Limiterkalibrierung stehen noch aus.
Frequenzgang
Frequenzgang / Filtermodell

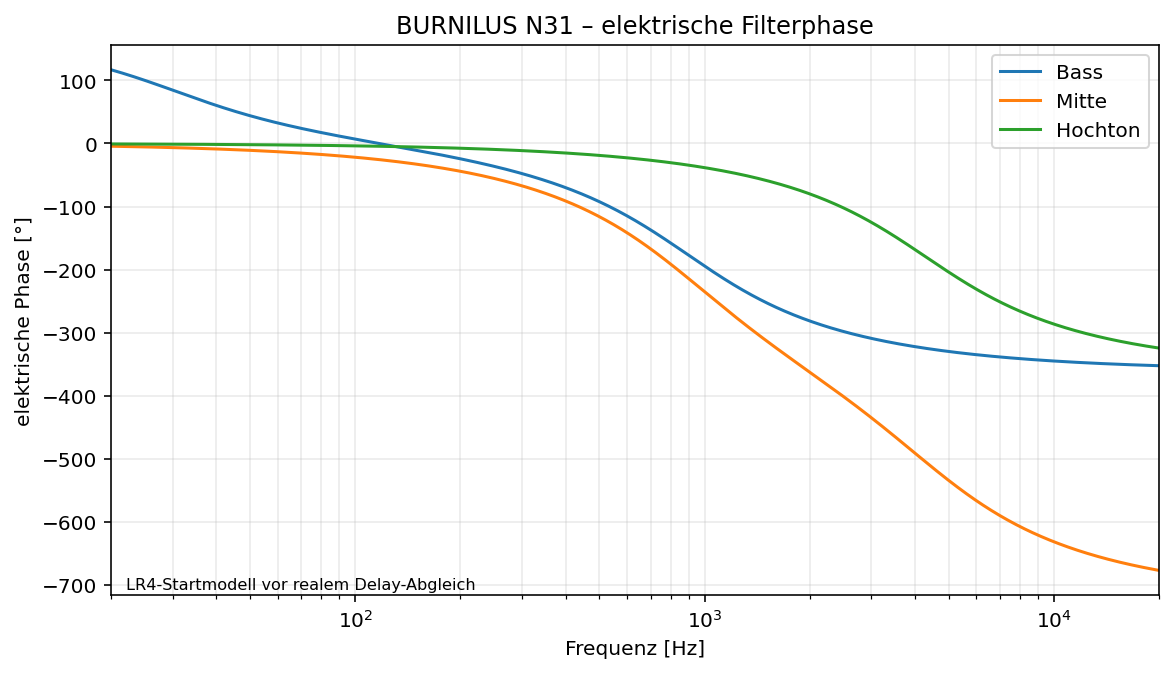

Phasenlage
Phase

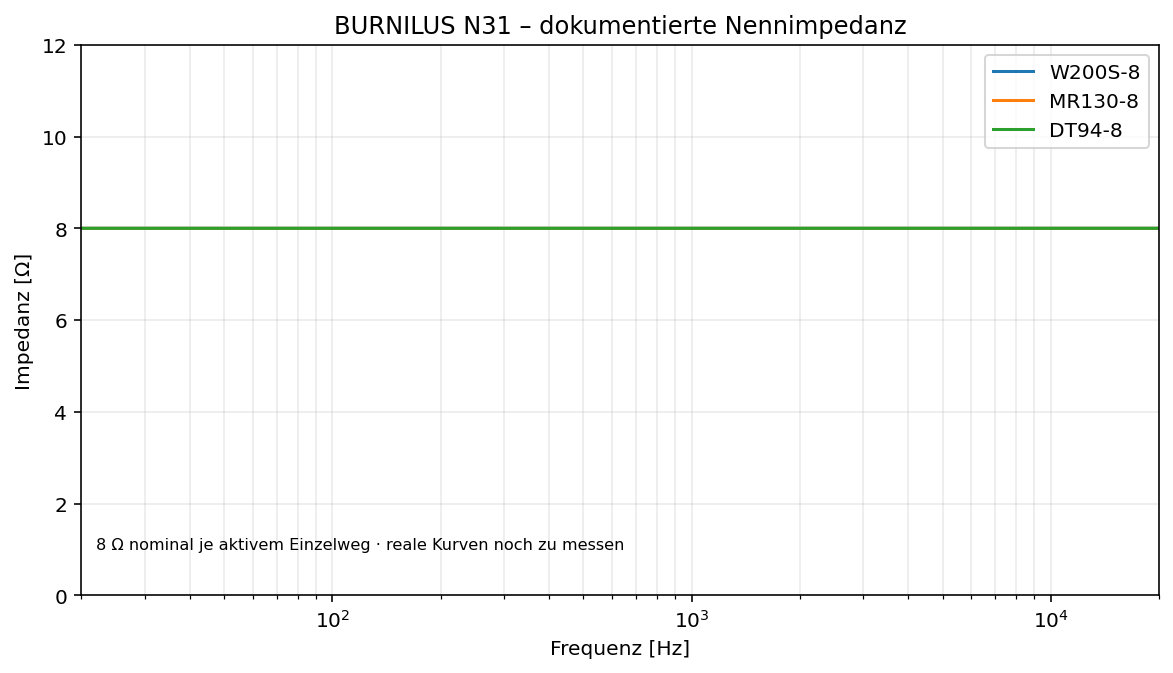

Impedanz
Impedanz

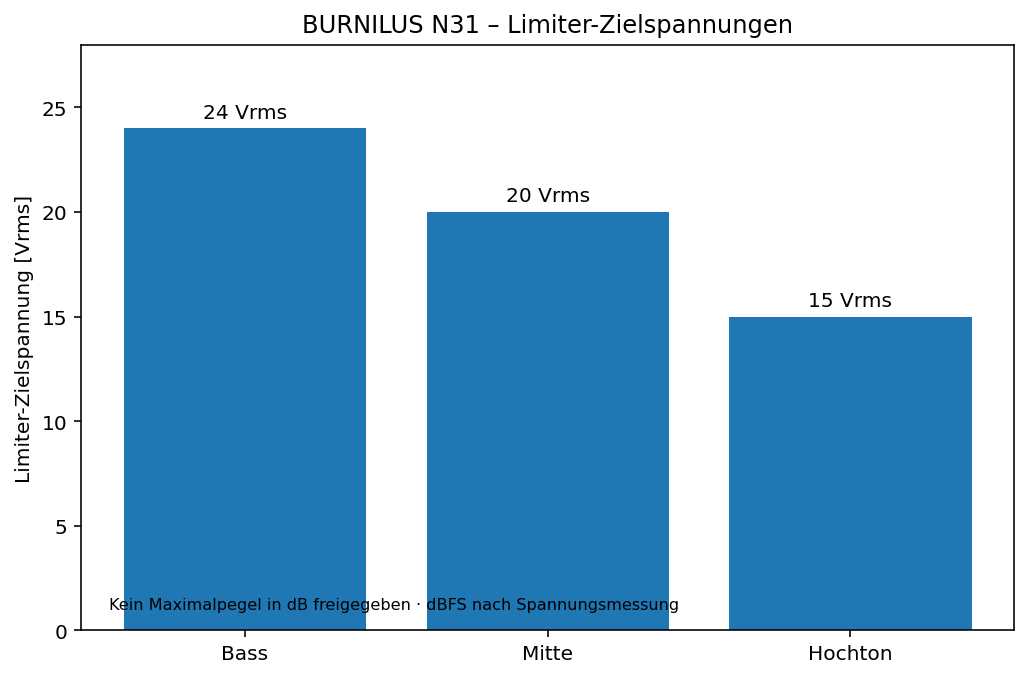

Pegel
Pegel / Belastungsstatus

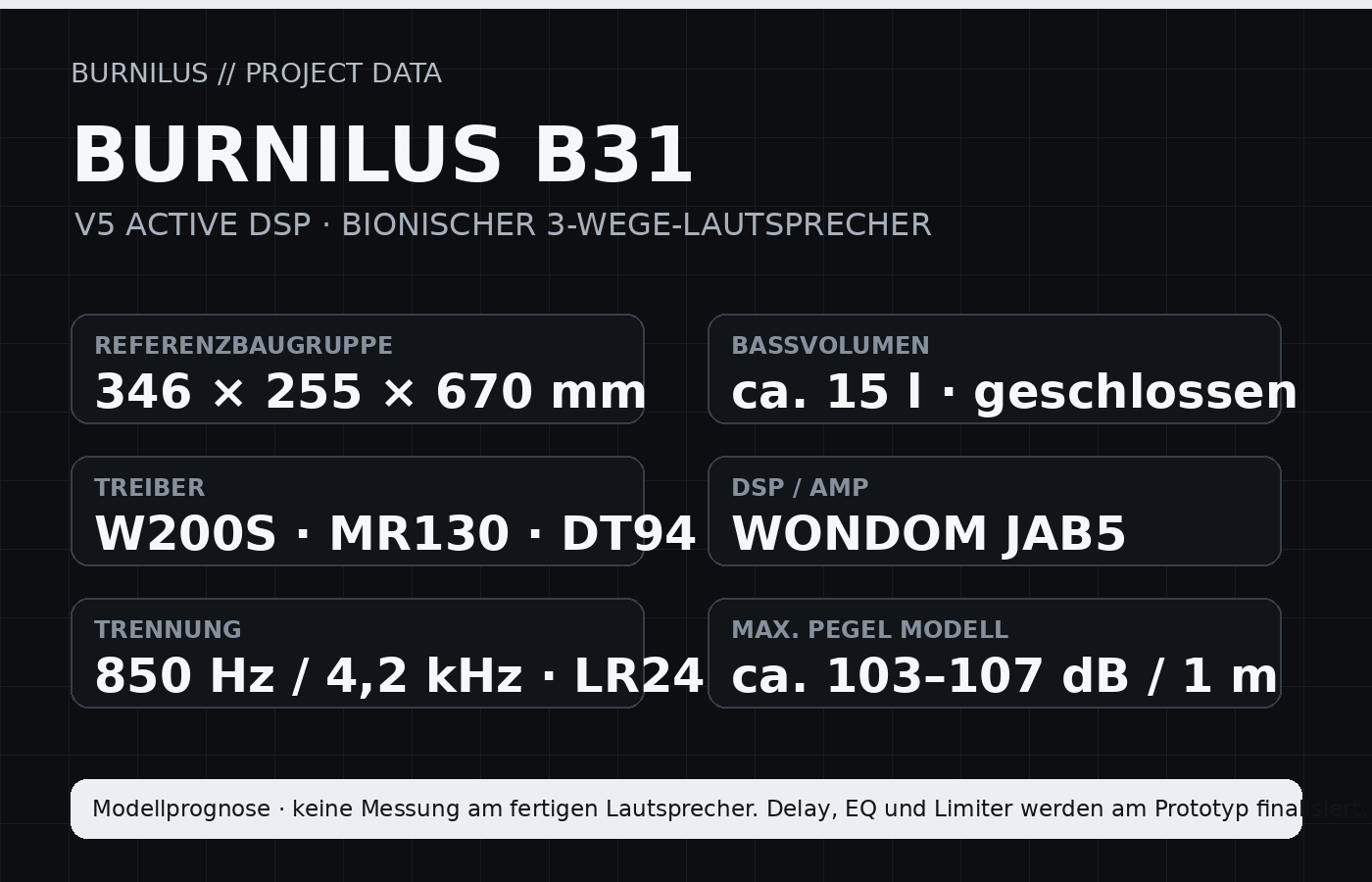

BURNILUS B31 Projektdaten
3-Wege aktivJAB5BionischActive DSP

BURNILUS B31

Vollaktiver 3-Wege-Lautsprecher in bionischer, vollständig 3D-druckbarer Konstruktion. Das Konzept nutzt Visaton-Chassis und verlagert Trennung, Gain, Delay, EQ und Limiter vollständig in den DSP.

Technische Daten & Diagramme anzeigen +
Referenz346 × 255 × 670 mm
Bassvolumenca. 15 l geschlossen
Trennungen850 Hz / 4,2 kHz LR24
Bassschutz32 Hz BW12

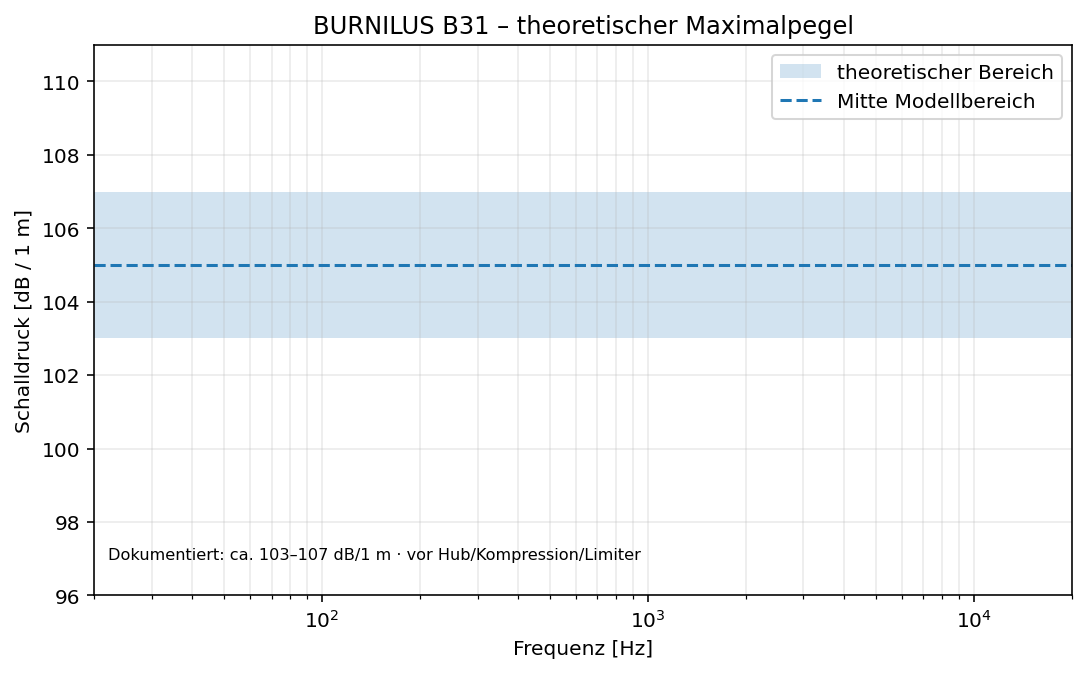

Pegel Modellca. 103–107 dB / 1 m
MaterialPETG + TPU 95A
Maximalpegel und Frequenzgang sind Modellprognosen, keine reale Lautsprechermessung.
Diagramme anzeigen +

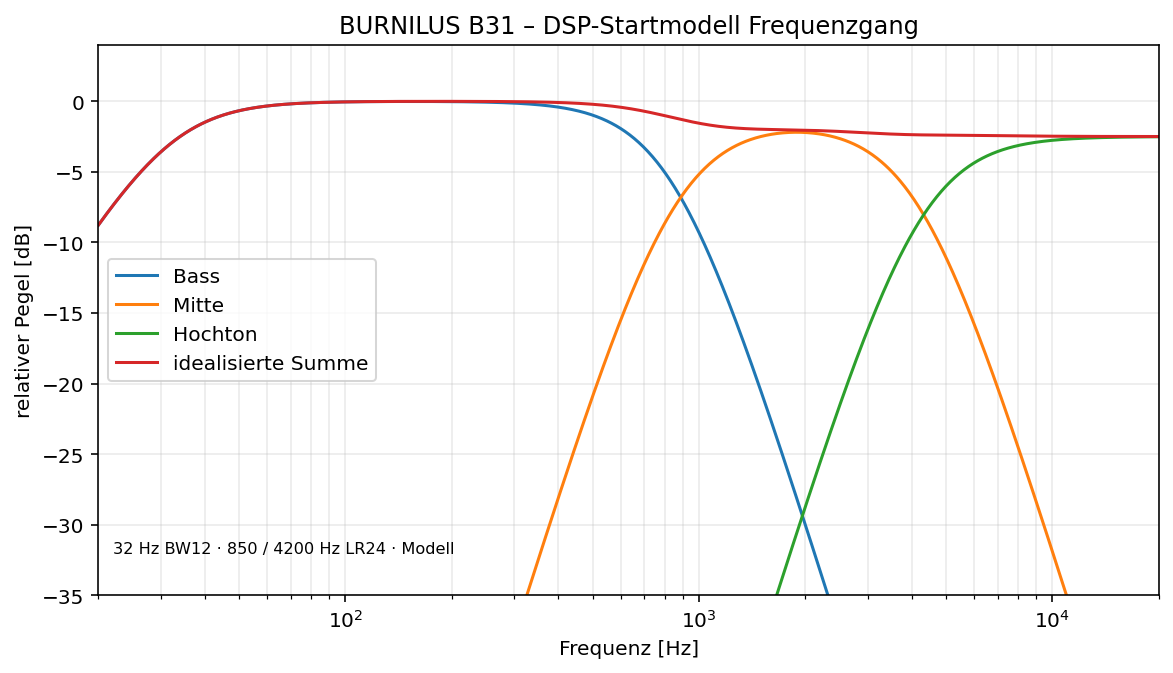

B31 Active DSP: Modellprognosen aus den dokumentierten Startfiltern. Der theoretische Maximalpegel ist keine Dauerfreigabe.
Frequenzgang
Frequenzgang / Filtermodell

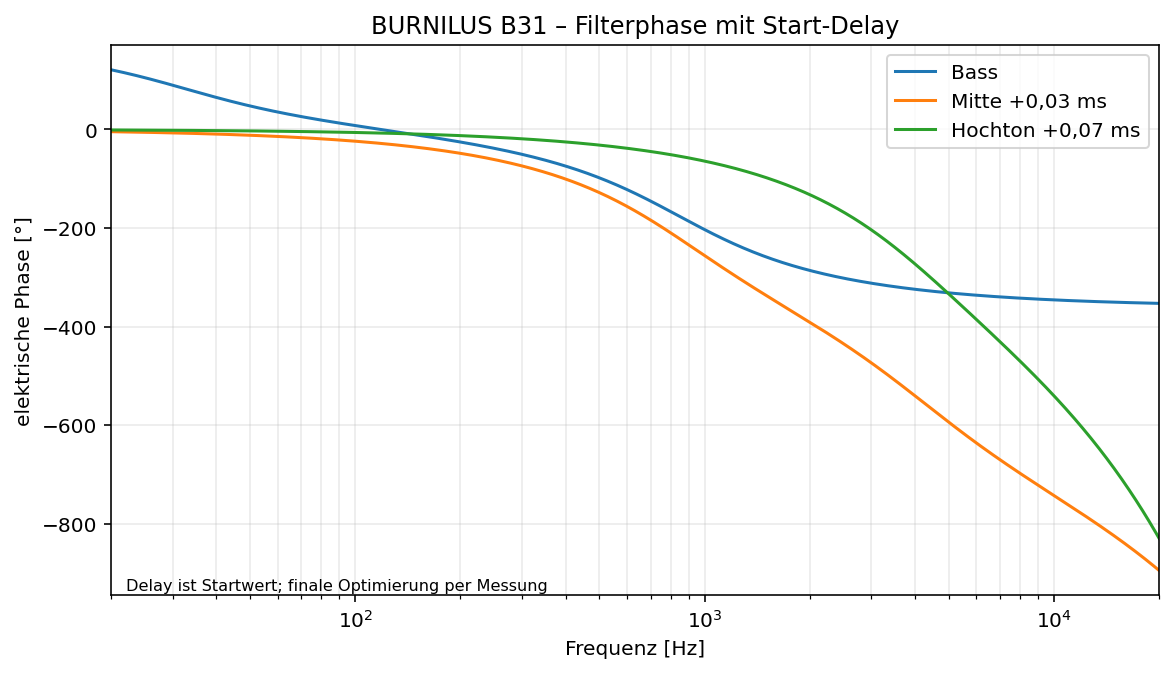

Phasenlage
Phase

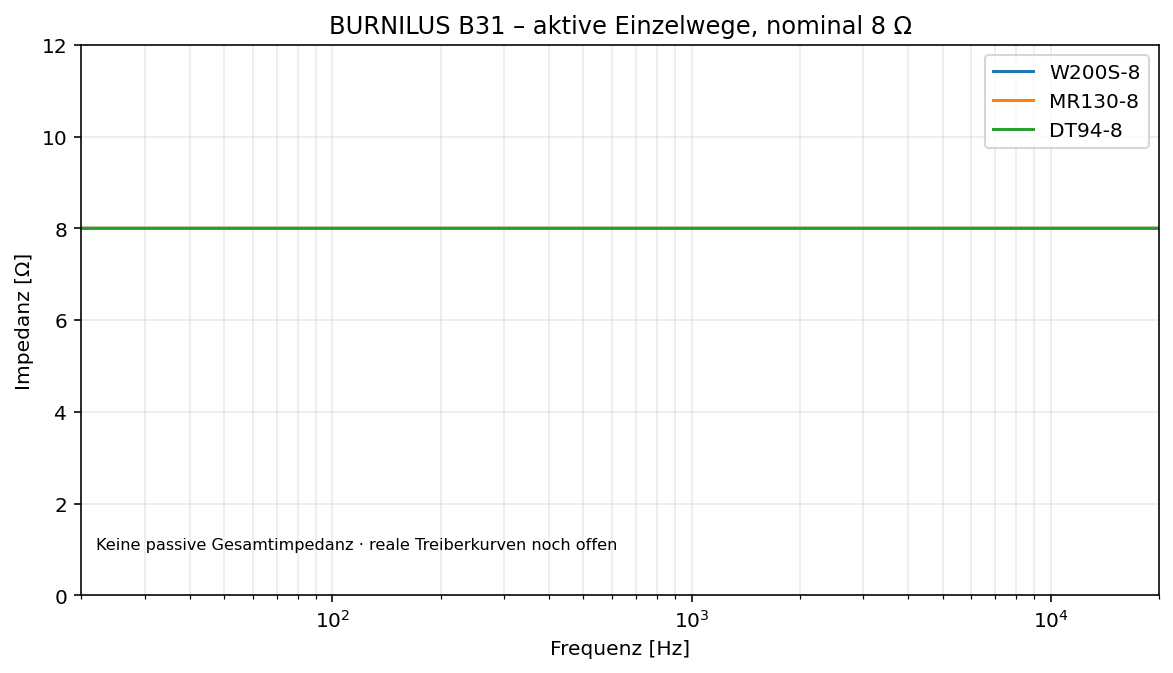

Impedanz
Impedanz
Pegel
Pegel / Belastungsstatus

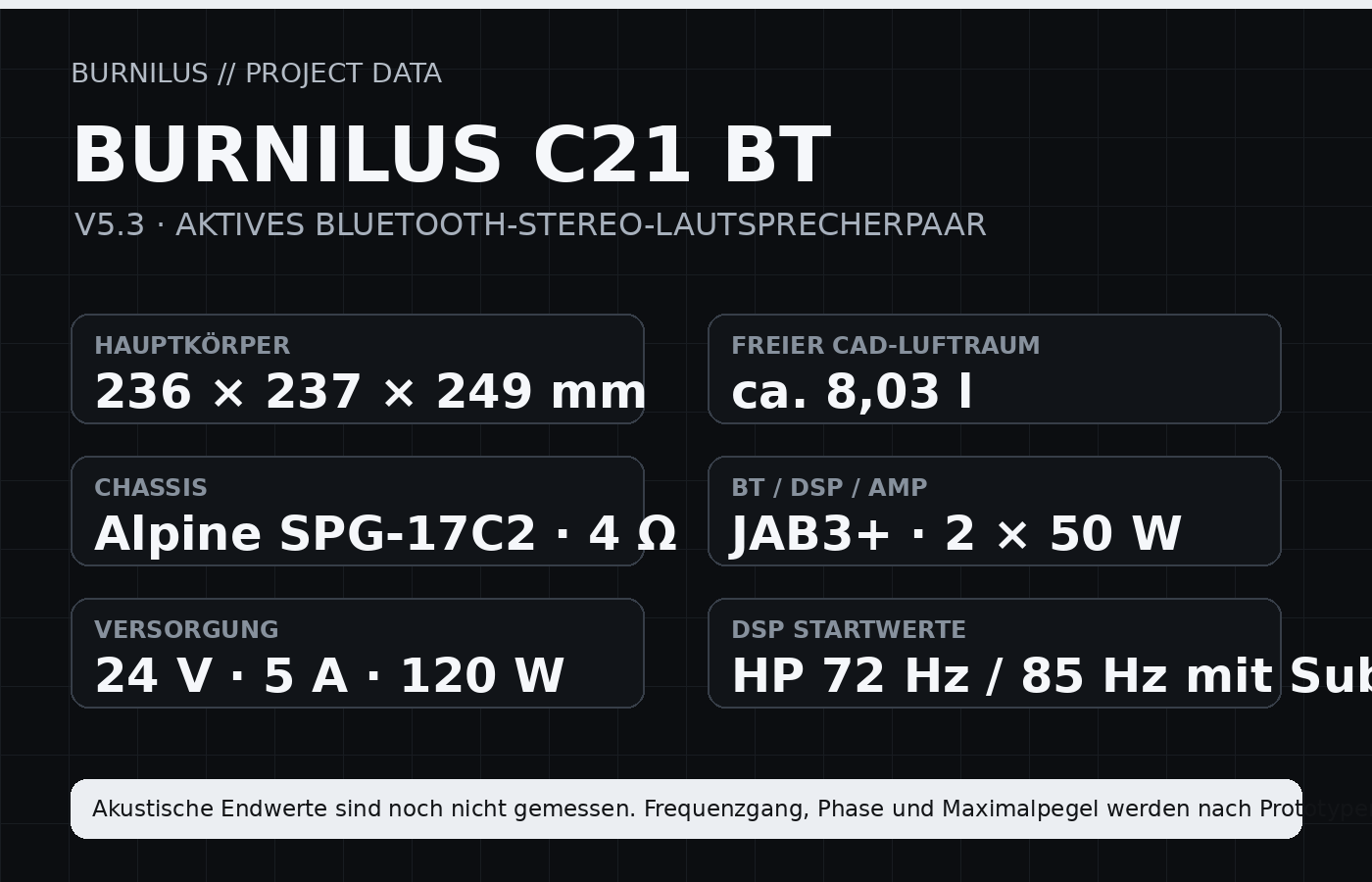

BURNILUS C21 BT Projektdaten
Bluetooth 5.0DSP2×50 WV5.3

BURNILUS C21 BT

Kompaktes aktives Stereo-Paar mit Alpine-Koaxialchassis. Bluetooth, ADAU1701-DSP und Class-D-Endstufe sitzen zentral im Master; der Slave wird über eine verriegelbare Lautsprecherverbindung versorgt.

Technische Daten & Diagramme anzeigen +
Hauptkörper236 × 237 × 249 mm
CAD-Luftraumca. 8,03 l

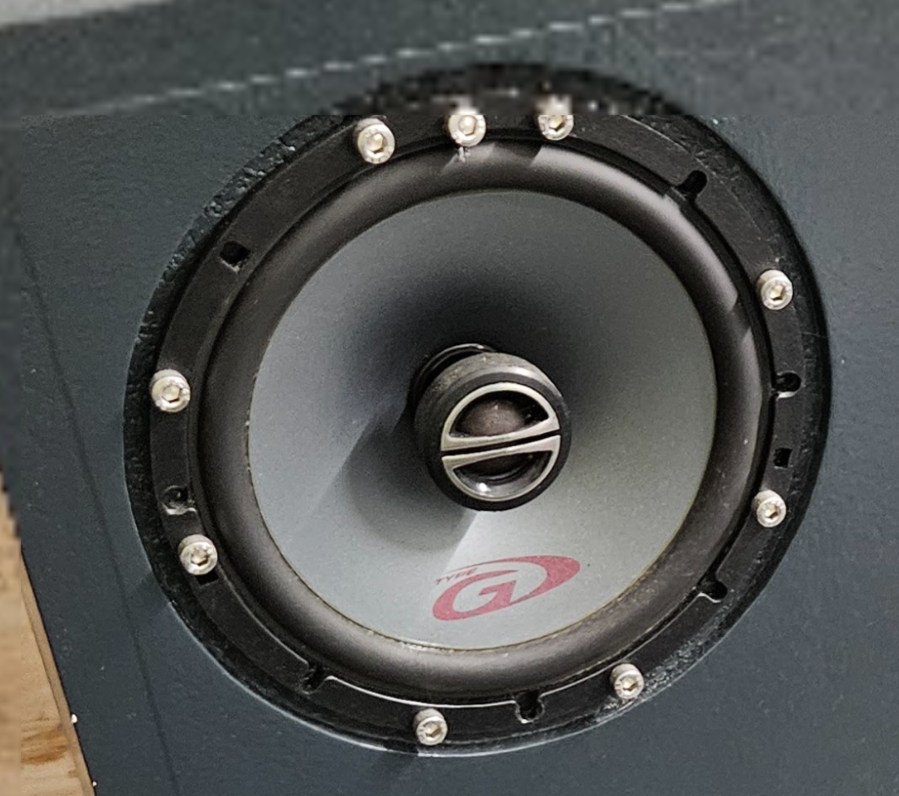

ChassisAlpine SPG-17C2 · 4 Ω

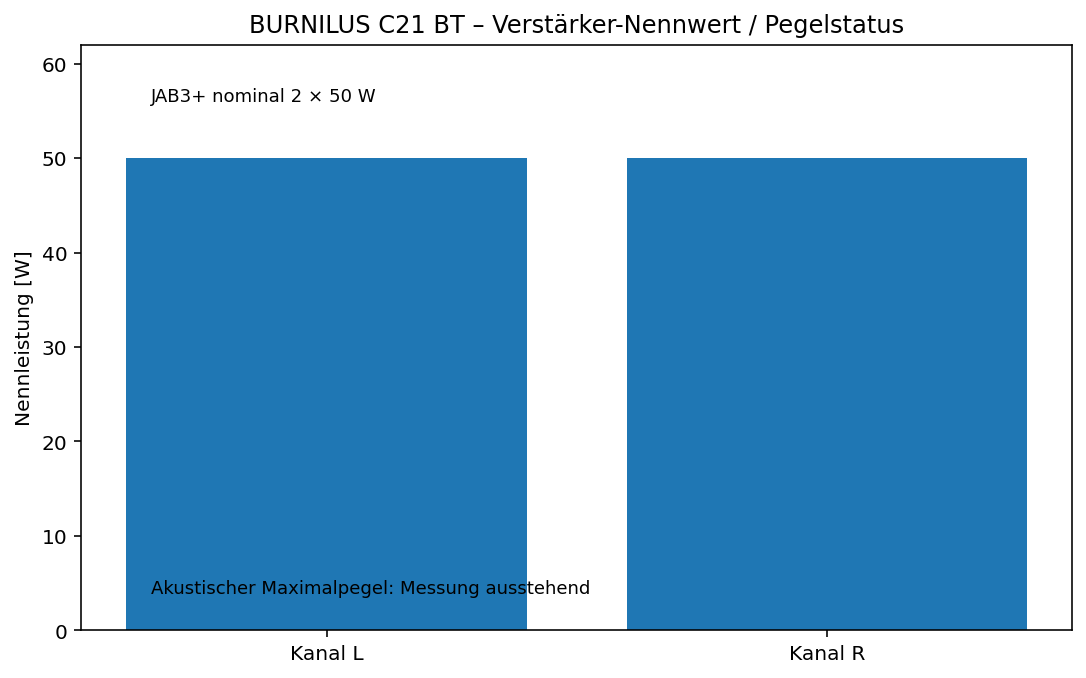

VerstärkerJAB3+ · 2 × 50 W
Versorgung24 V · 5 A · 120 W
DSP StartHP 72 Hz / 85 Hz mit Sub
Chassis-Herstellerbereich 68 Hz–20 kHz; finale Systemmessung steht noch aus.
Diagramme anzeigen +

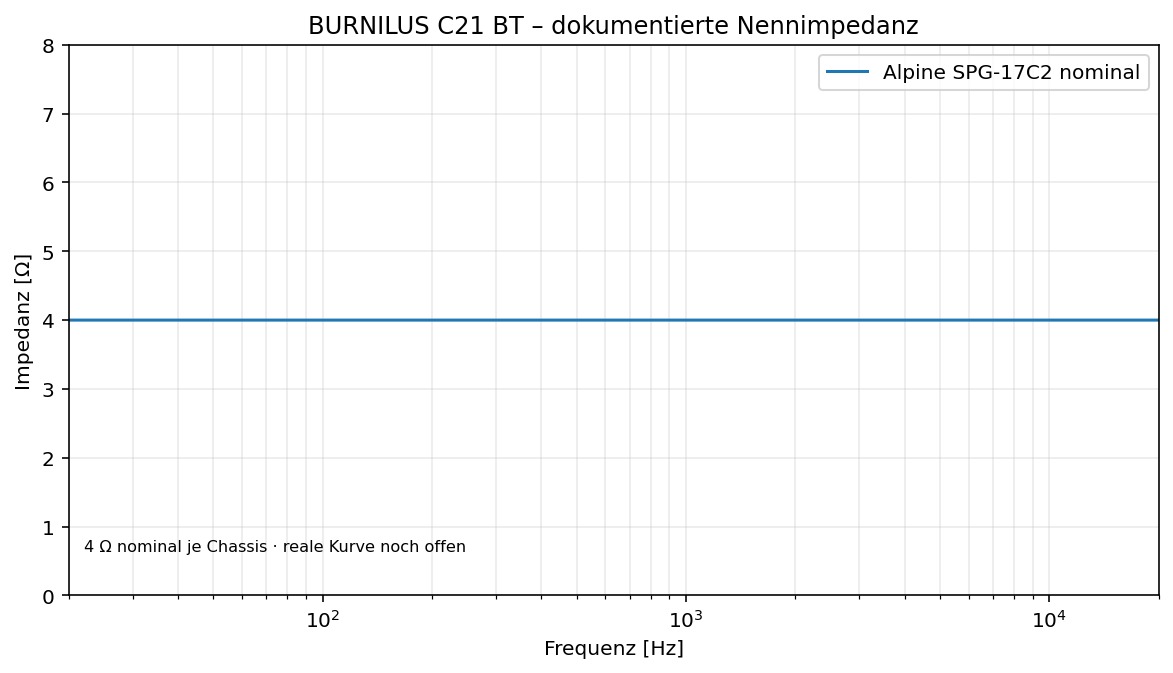

C21 BT V5.3: dargestellt sind DSP-Startfilter und elektrische Nennwerte. Finaler Lautsprecherfrequenzgang und Maximalpegel sind noch nicht gemessen.

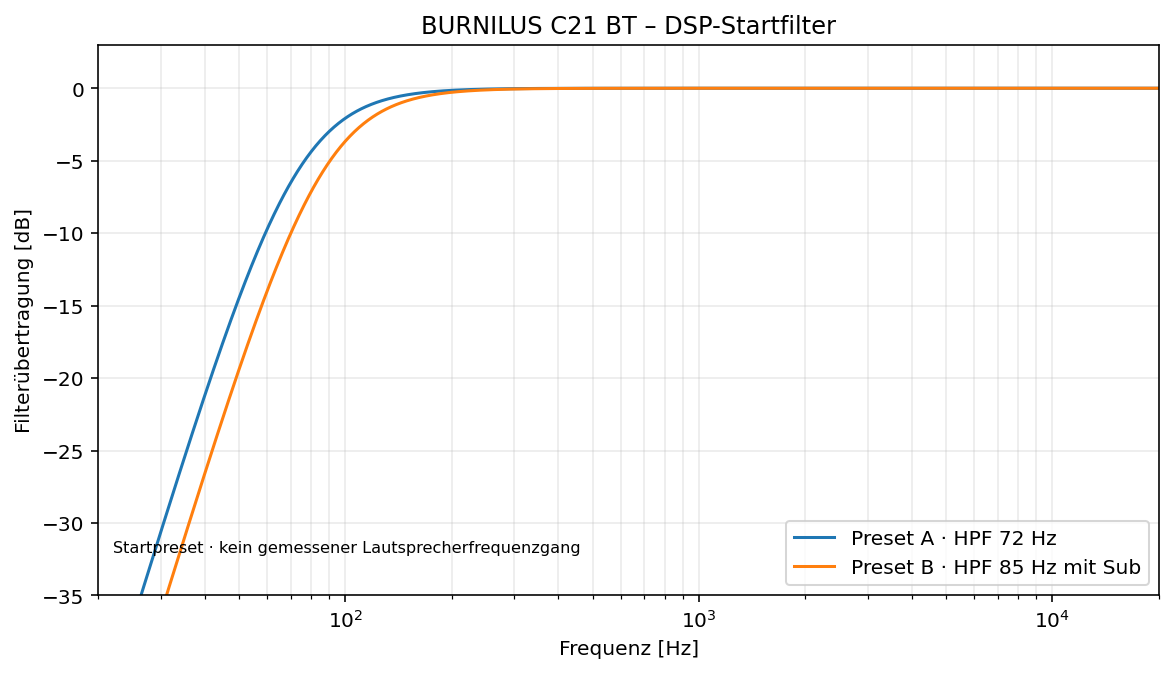

Frequenzgang
Frequenzgang / Filtermodell

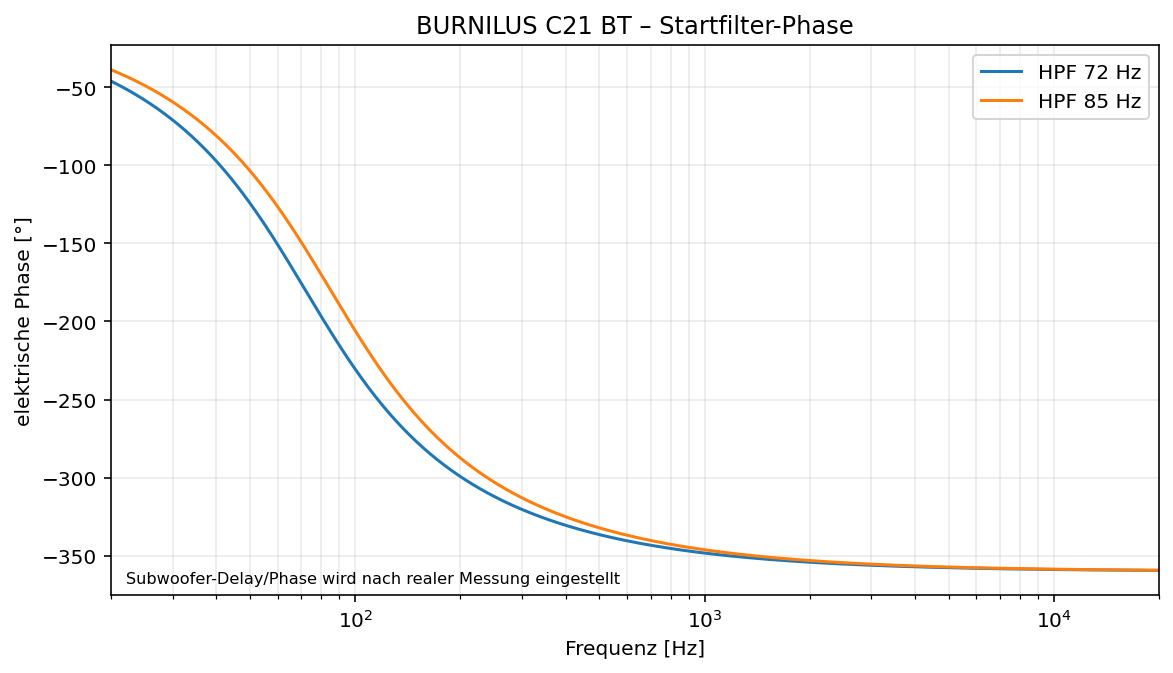

Phasenlage
Phase
Impedanz
Impedanz
Pegel
Pegel / Belastungsstatus

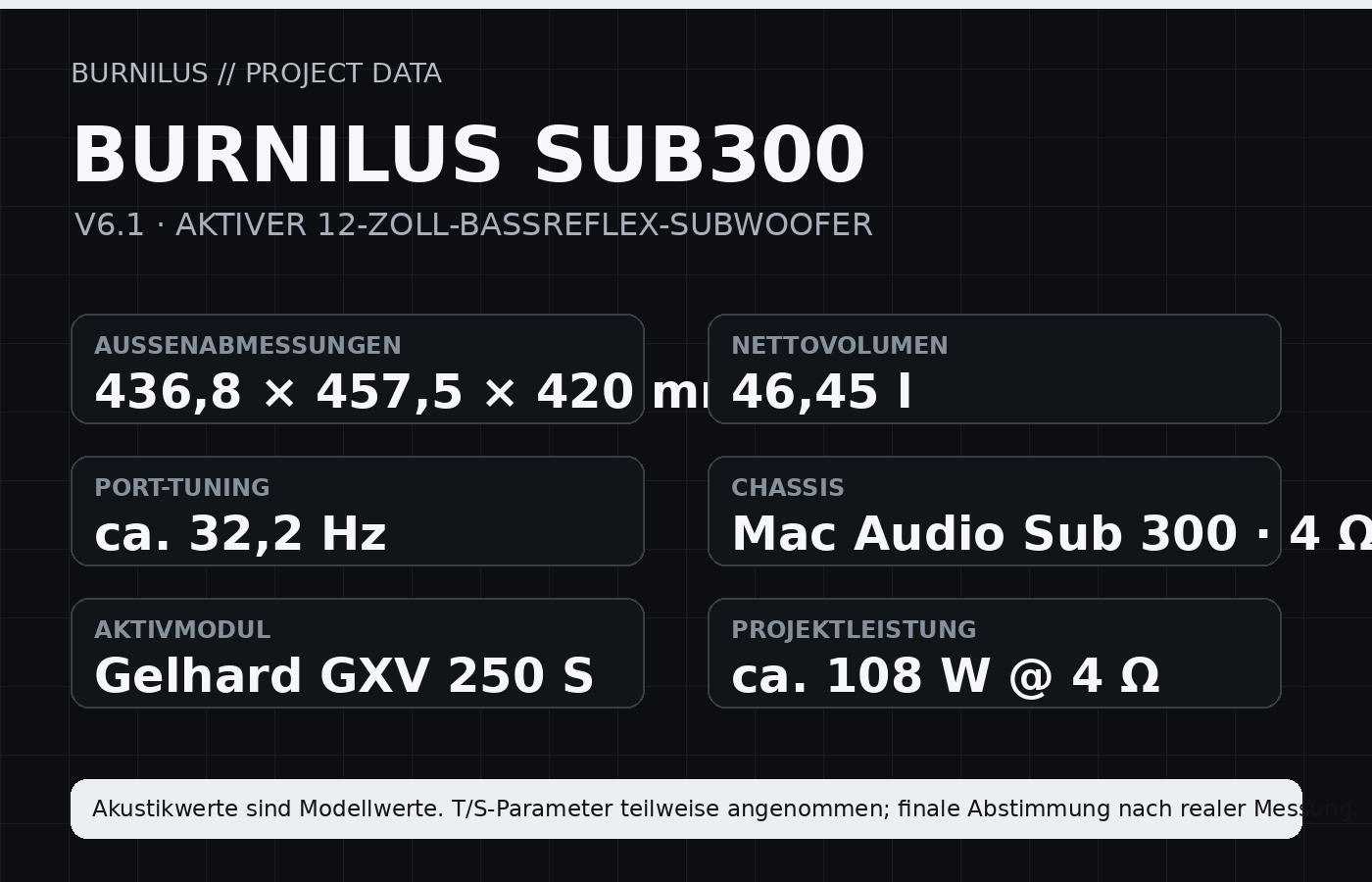

BURNILUS SUB300 Projektdaten
12 ZollBassreflex32 Hz TuningV6.1

BURNILUS SUB300

Aktiver 12-Zoll-Bassreflex-Subwoofer mit organischem 3D-Druckgehäuse, integrierter Gelhard-Endstufe und ESX High-Level-Konverter. Wechselbare Port-Endstücke erlauben die reale Feinabstimmung.

Technische Daten & Diagramme anzeigen +
Außenabmessungen436,8 × 457,5 × 420 mm
Nettovolumen46,45 l
Port-Tuningca. 32,2 Hz
ChassisMac Audio Sub 300 · 4 Ω
AktivmodulGelhard GXV 250 S
Analysebasisca. 108 W @ 4 Ω
T/S-Parameter sind teilweise Modellannahmen; finale Port- und Frequenzabstimmung erfolgt nach Messung.
Diagramme anzeigen +

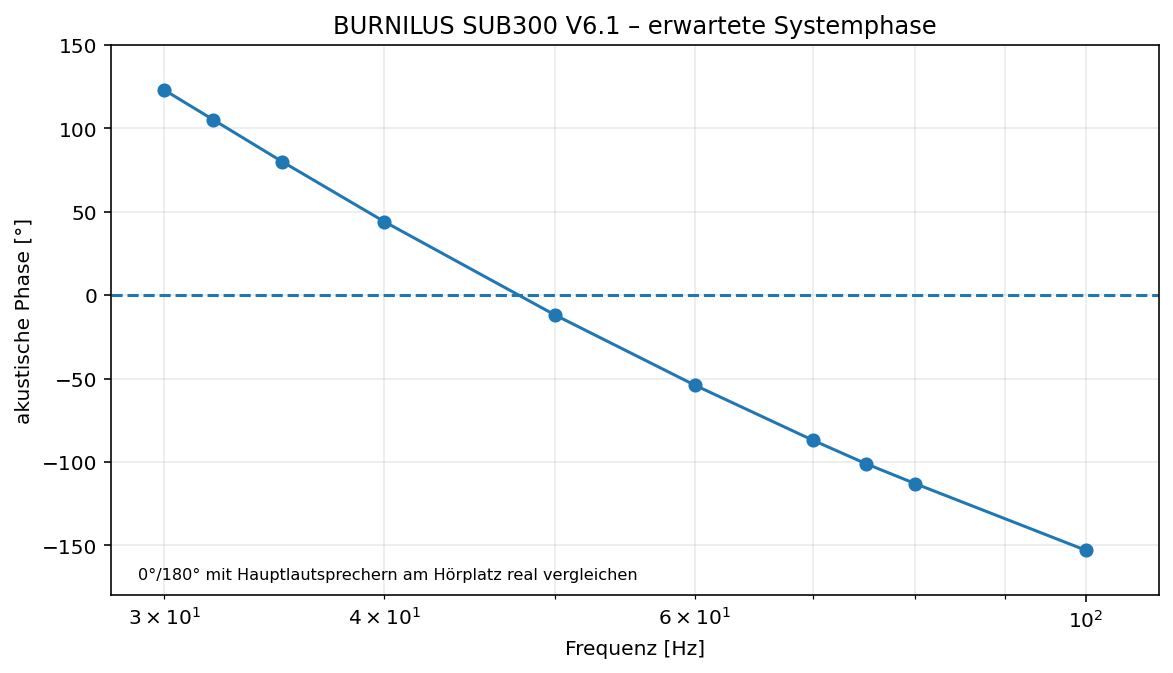

SUB300 V6.1: Diagramme basieren auf den im Projekt dokumentierten Modelltabellen. T/S-Parameter des Mac-Audio-Chassis sind teilweise Annahmen.

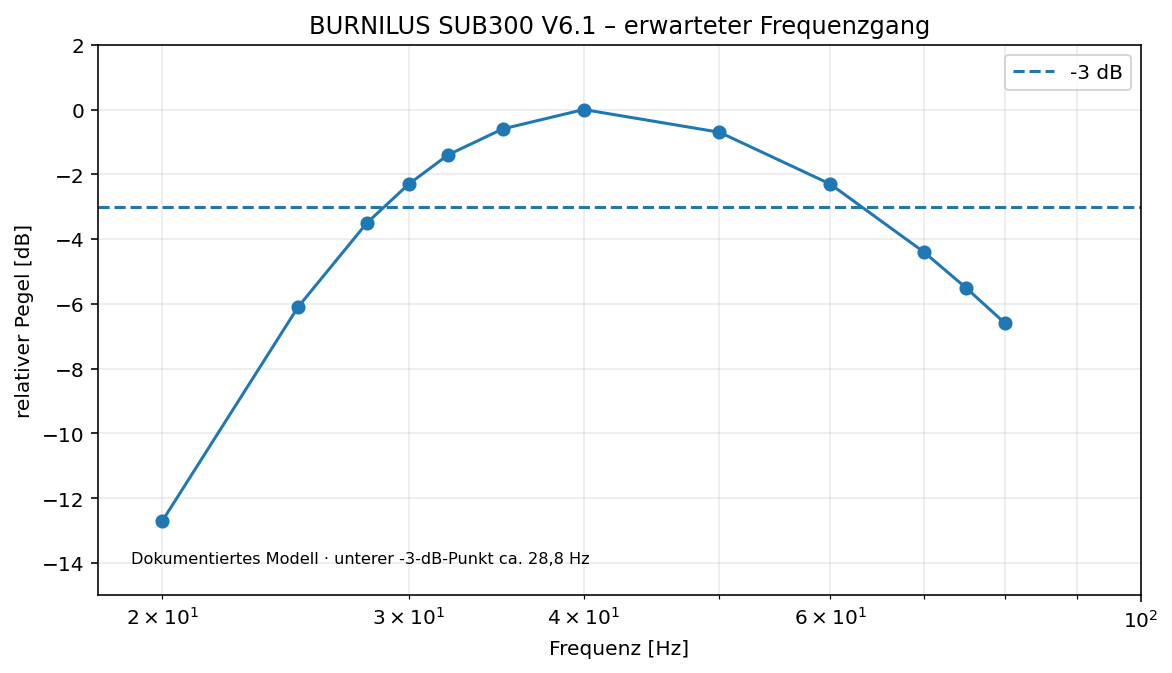

Frequenzgang
Frequenzgang / Filtermodell
Phasenlage
Phase

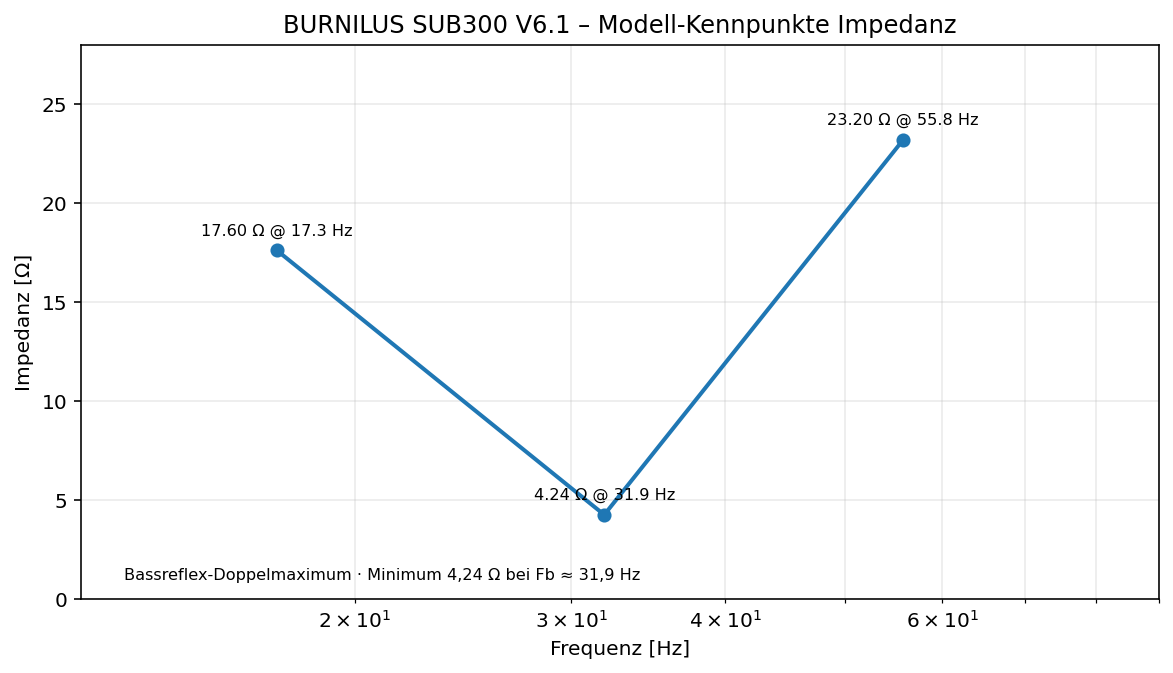

Impedanz
Impedanz

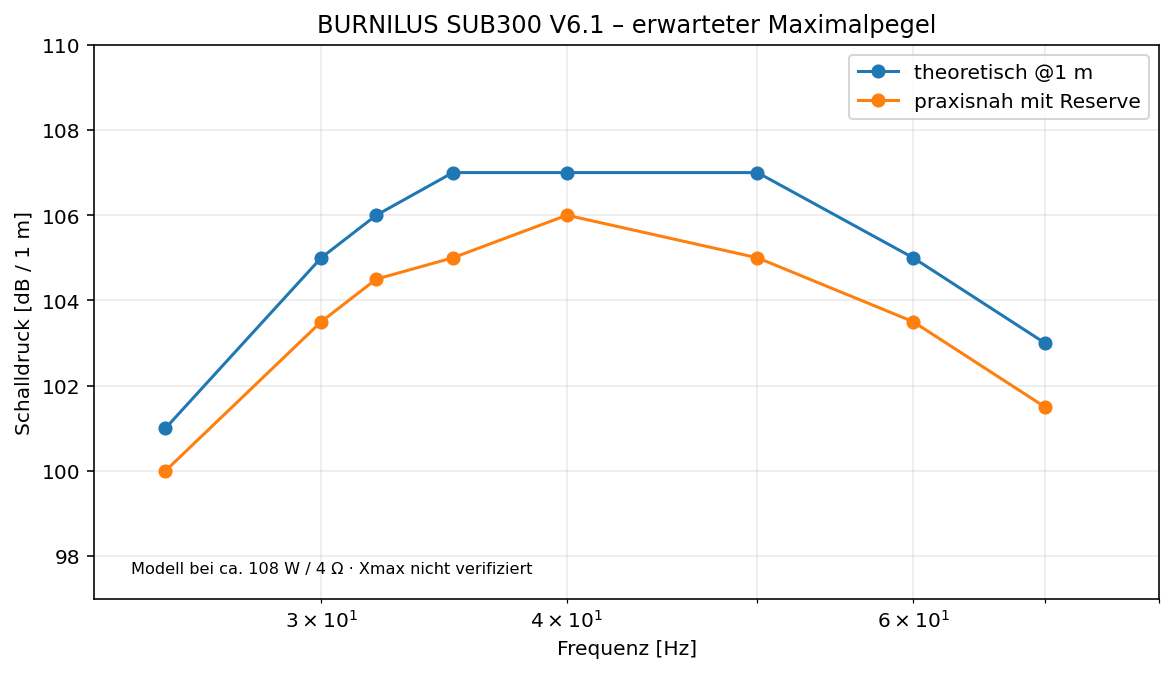

Pegel
Pegel / Belastungsstatus
BURNILUS Entwicklung

Design wird dokumentiert – nicht geraten.

Die Projektunterlagen führen Konstruktion, Elektronik, Akustik, Druckstrategie, Stückliste, Risiken und Messplan zusammen. So bleibt nachvollziehbar, was Herstellerangabe, CAD-Wert, Modellwert oder reale Messung ist.

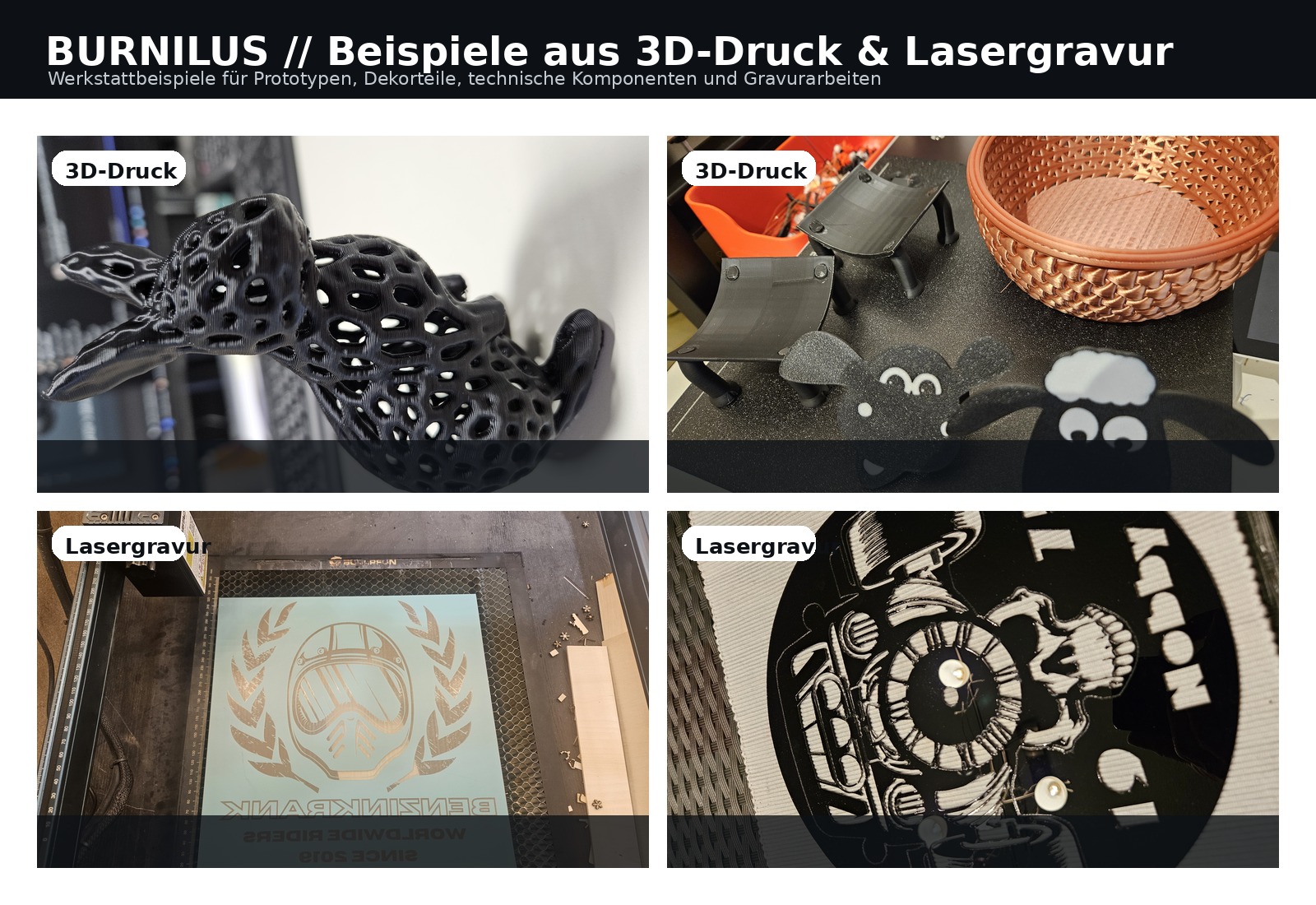

BURNILUS Beispiele für 3D-Druck und Lasergravur
Workflow

Von CAD bis Messung

01 KonstruktionGehäuse, Passungen, Servicezugang
02 ElektronikDSP, Verstärkung, Versorgung, Schutz
03 3D-DruckSegmentierung, Material, Wandaufbau
04 AkustikFilter, Simulation, Startpresets
05 PrototypFit-Test, Montage, Dichtigkeit
06 MessungFrequenzgang, Phase, Delay, Limiter
Weitere Leistungen

3D-Druck, Konstruktion & Laser.

Die gleiche Infrastruktur, mit der die BURNILUS Lautsprecher entstehen, eignet sich auch für individuelle technische Teile, Prototypen, Schilder und personalisierte Kleinserien.

01

3D-Druck

Funktionsteile, Gehäuse, Prototypen und Designobjekte. Druckgerechte Segmentierung, Materialwahl und saubere Passungen.

02

CAD & Konstruktion

Von der vorhandenen Idee bis zum druckbaren Bauteil – inklusive Anpassungen, Befestigung, Inserts und Servicekonzept.

03

Lasergravur

Logos, Typenschilder, Namen, Grafiken und technische Beschriftungen auf geeigneten Materialien.

Beispiele 3D-Druck anzeigen +
Aus der Werkstatt: Funktions- und Designteile, technische Komponenten und dekorative Drucke als Beispiele für Materialwirkung und Detailgrad.

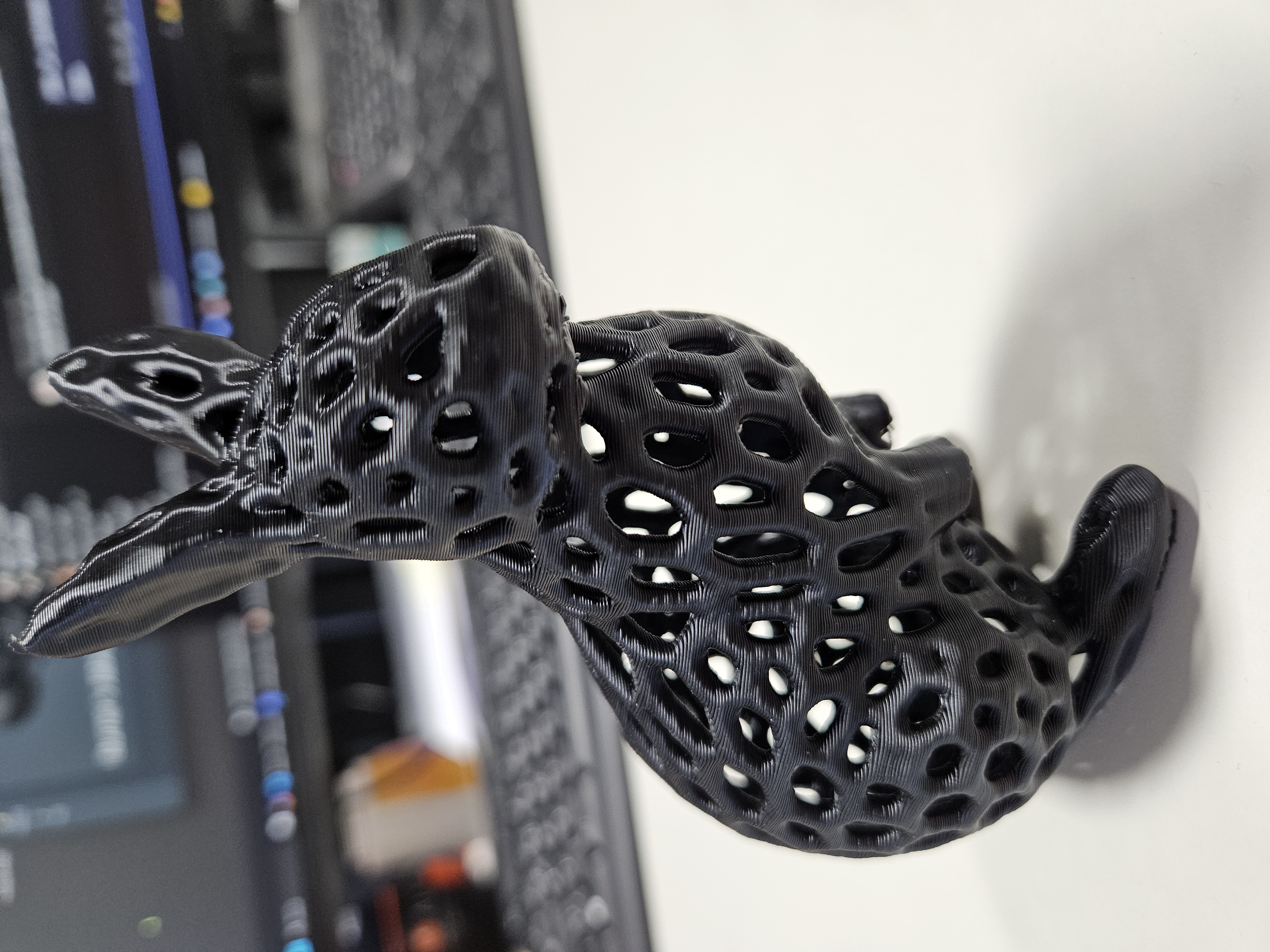

3D-Druck Beispiel organische Struktur
Organische Struktur / Designteil

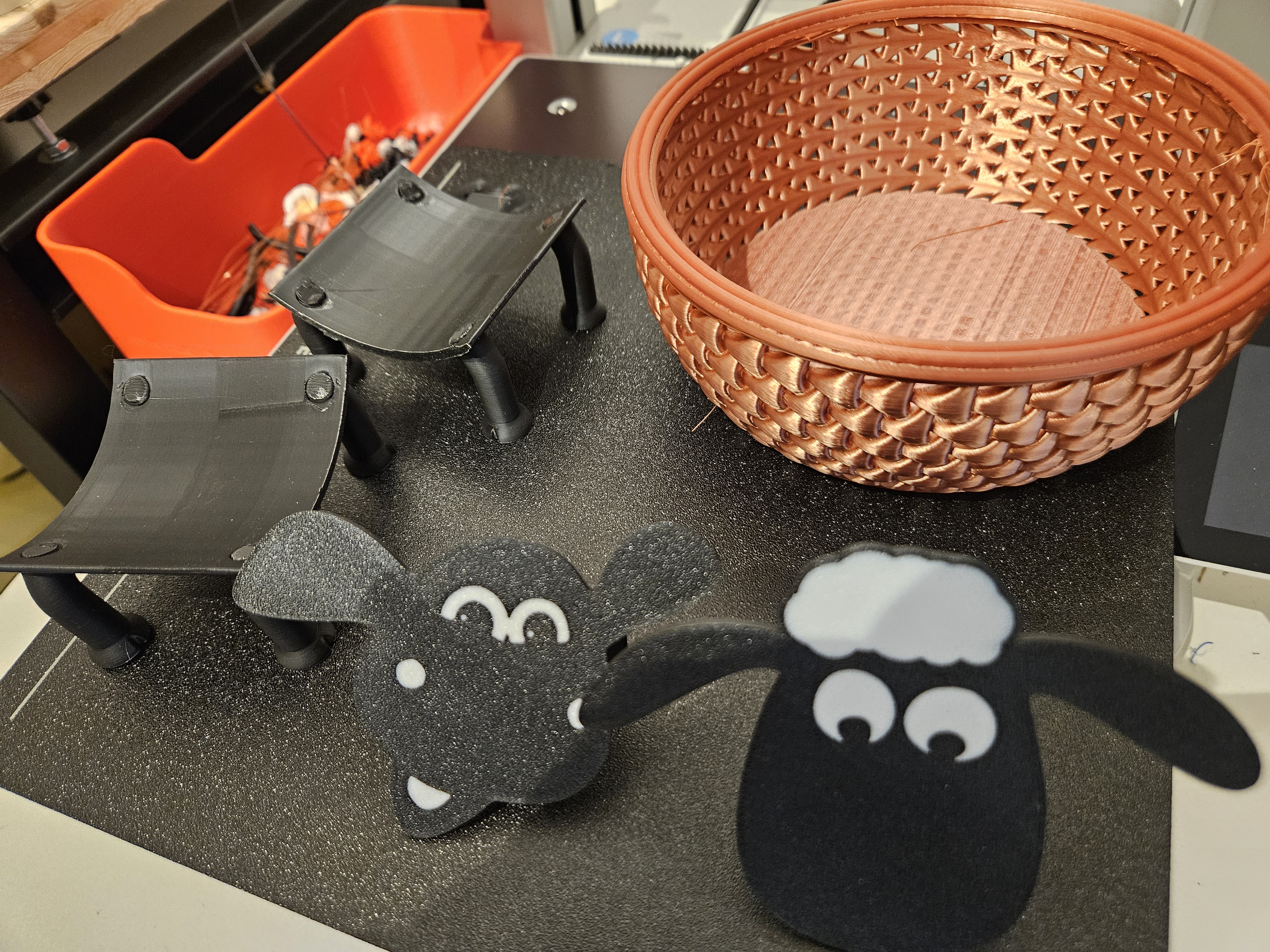

3D-Druck Beispiel Figuren und Schale
Dekorteile & Schalen

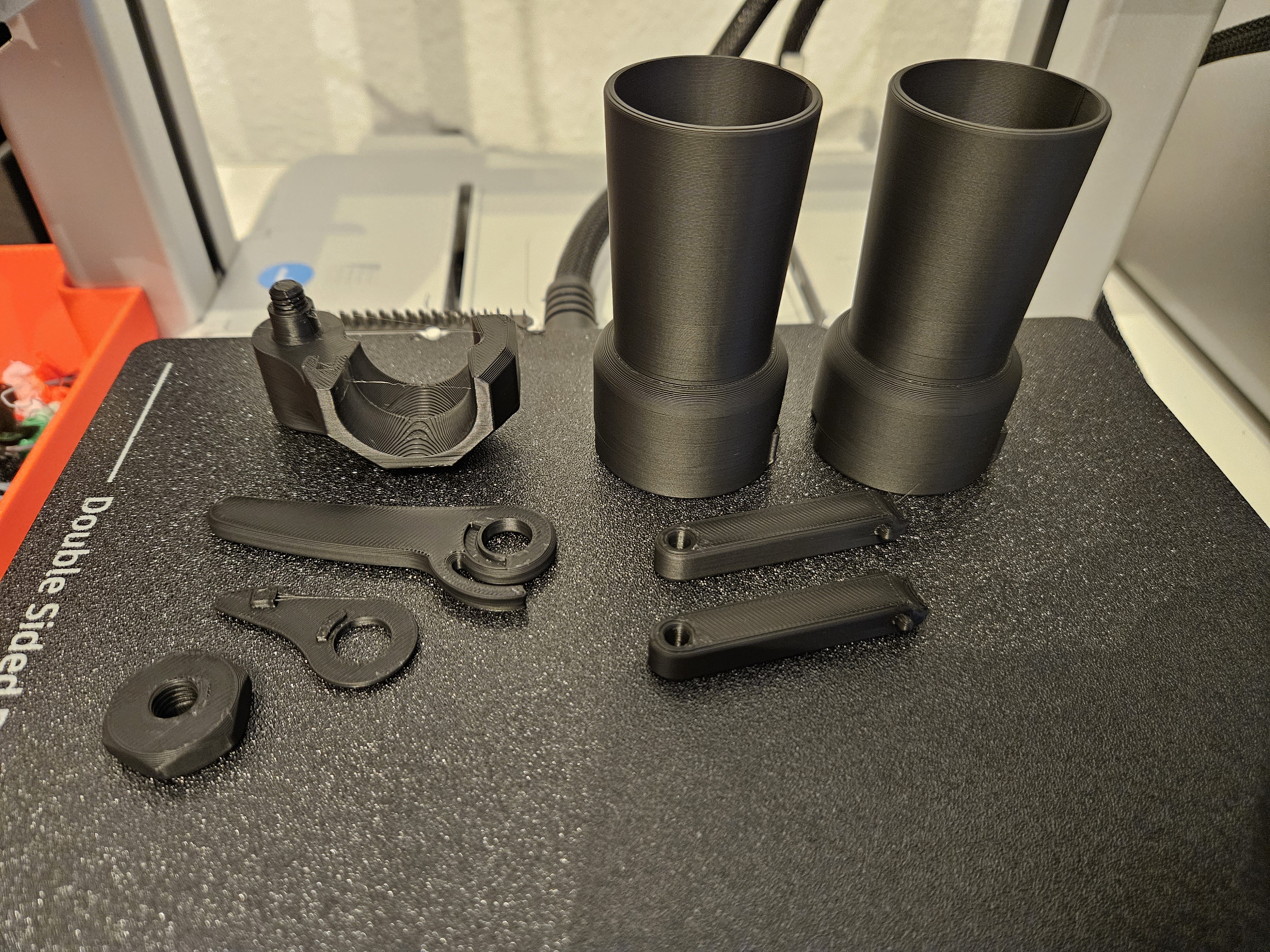

3D-Druck Beispiel technische Röhren und Bauteile
Technische Bauteile & Funktionsteile
Beispiele Lasergravur anzeigen +
Beispielarbeiten für Schilder, Untersetzer, Anhänger und individuelle Gravuren auf unterschiedlichen Materialien.

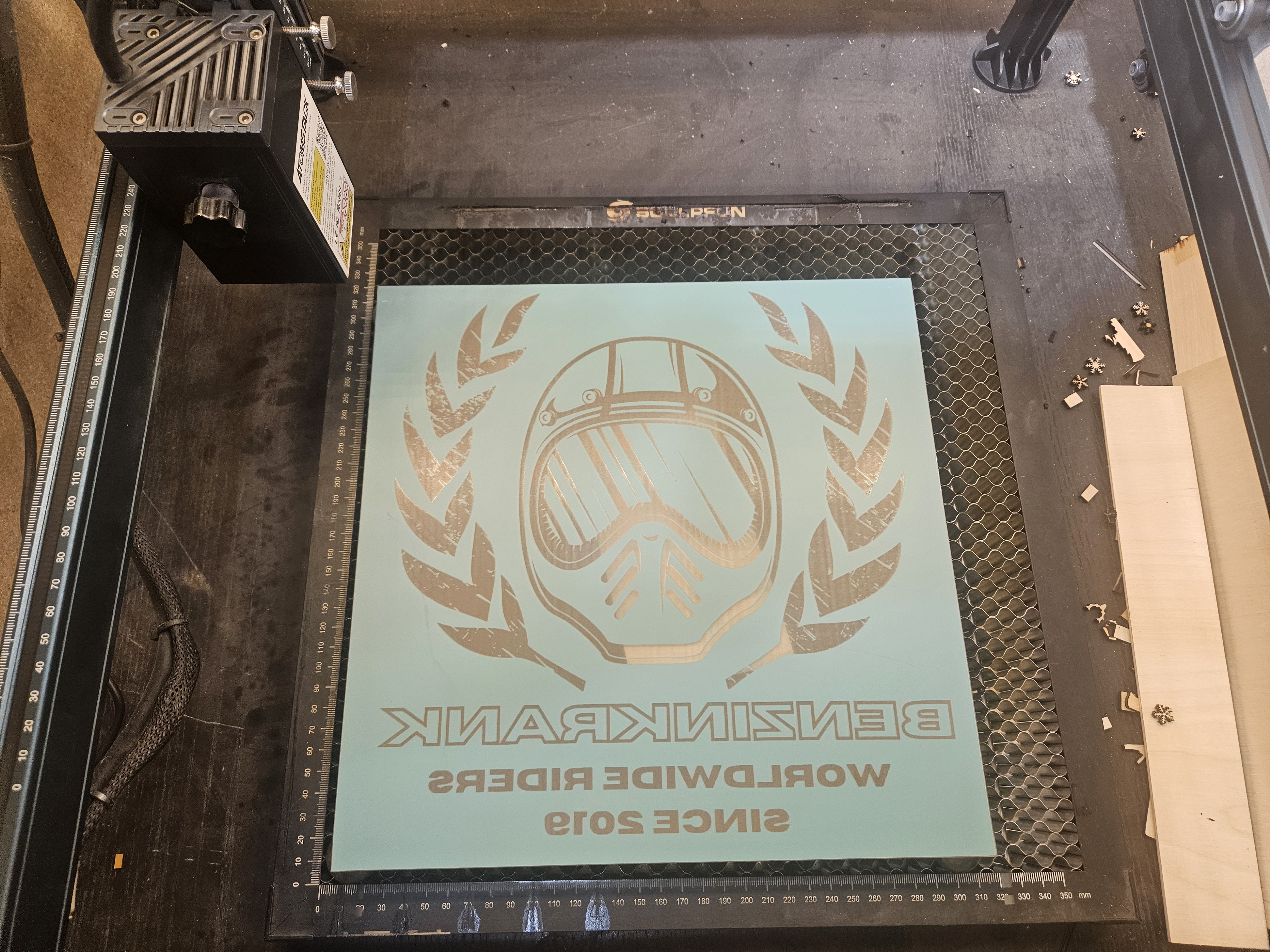

Lasergravur Beispiel Schild
Graviertes Schild / Plakette

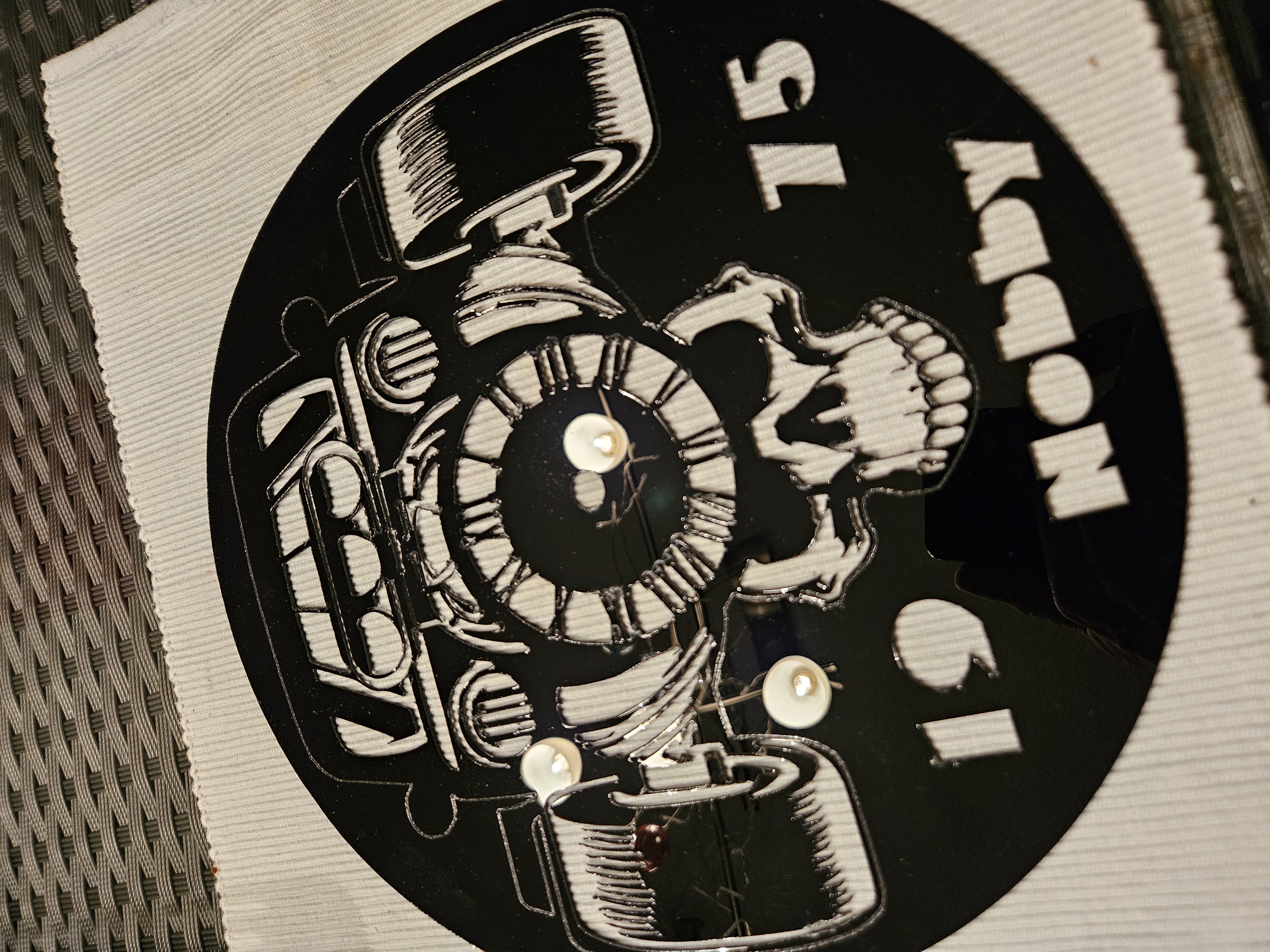

Lasergravur Beispiel Untersetzer
Runde Gravur / Untersetzer

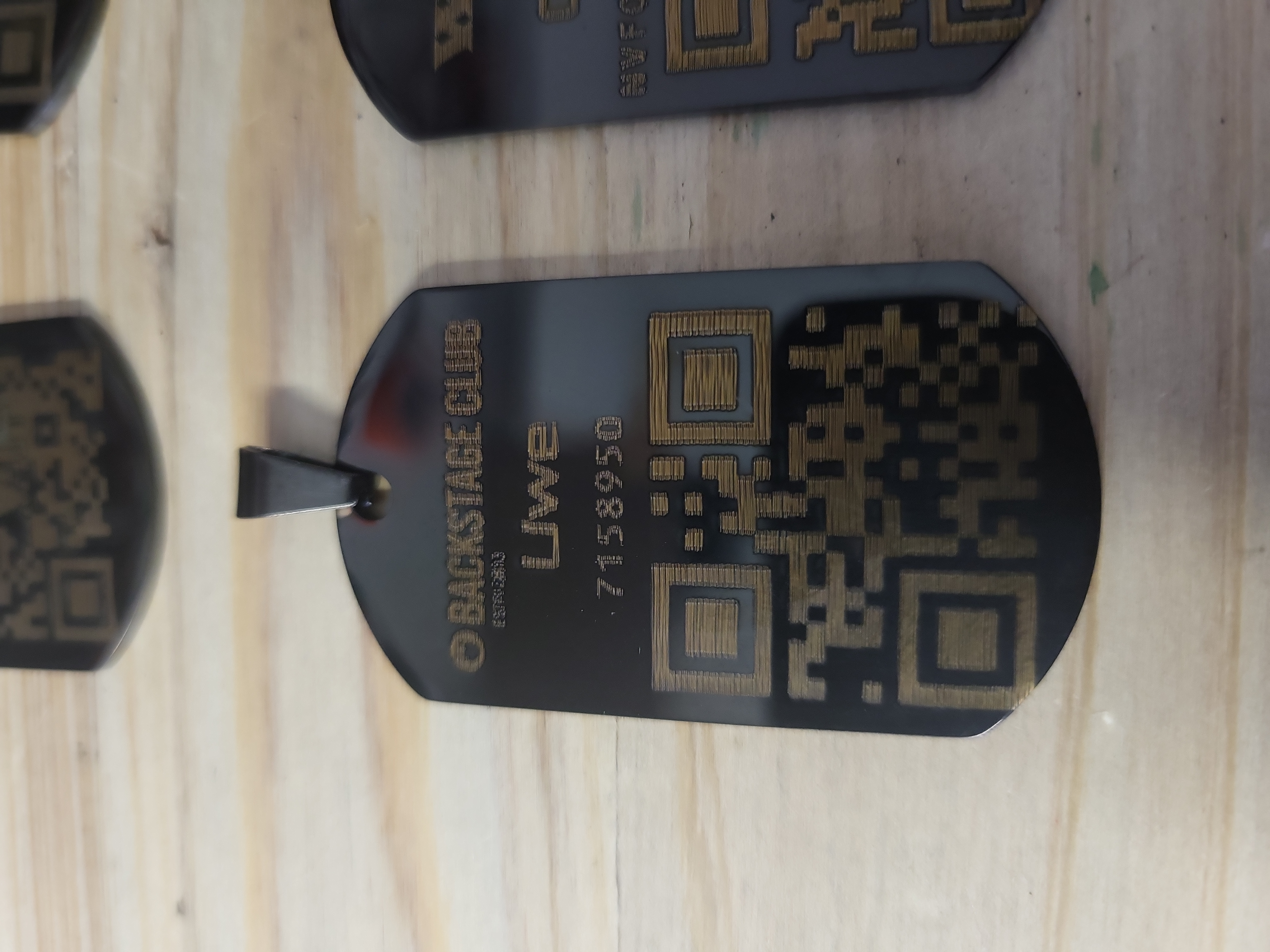

Lasergravur Beispiel Anhänger mit QR-Code
Anhänger mit QR-Code
Startwerte

Transparent kalkuliert.

Orientierungswerte aus der aktuellen BURNILUS Planung. Der tatsächliche Preis richtet sich nach Material, Bearbeitungszeit, Stückzahl und gewünschtem Finish.

3D-Druckab 14,90 €Mindestauftrag
CAD / Konstruktion39 €/htechnische Konstruktion
Laserab 14,90 €Mindestauftrag
Logo / Grafikab 19,90 €abhängig von Material & Daten
Custom Entwicklungab 45 €/hkomplexe Sonderlösung
Projektmaterial

Aus Entwicklung und Dokumentation.

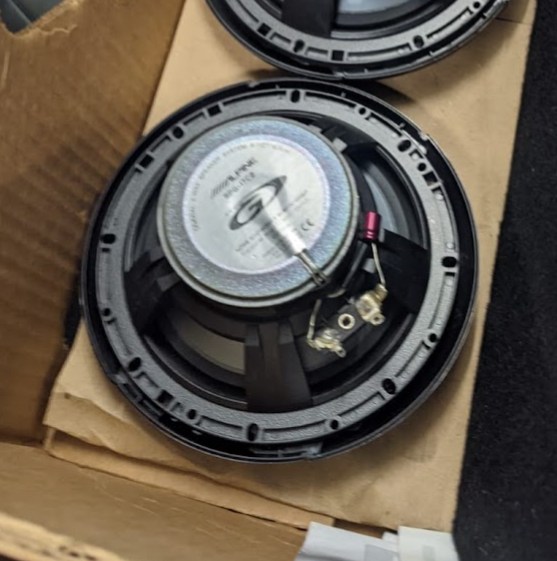

Designstudie, Markenauftritt und vorhandene Komponenten aus den laufenden BURNILUS Projekten.

Kontakt

Idee vorhanden? Dann bauen wir sie durch.

Für eine erste Einschätzung genügen meist Zweck, grobe Maße, gewünschtes Material und ein Foto, eine Skizze oder ein vorhandenes Bauteil.

BURNILUS direkt

Audio · 3D-Druck · Lasergravur

Hilfreich für die Anfrage

  • Was soll entstehen?
  • Welche Maße / Schnittstellen gibt es?
  • Einzelstück, Prototyp oder Kleinserie?
  • Welche Oberfläche / Optik ist gewünscht?
  • Foto, Skizze oder vorhandene Datei beilegen.
